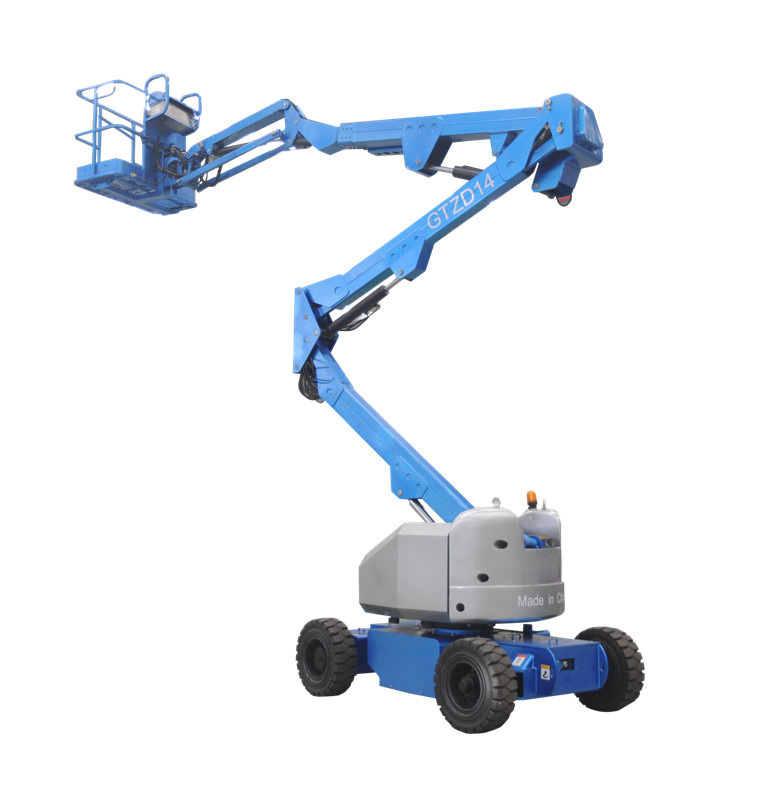

曲臂式高空作業平臺
詳細說明：
主要規格
●工作高度：21.22m
●平臺高度：19.52m
●承載能力：230kg
重要特色
● 擺動橋底盤
● 轉臺360度連續回轉
●30%的爬坡能力
● 旋開式發動機架
尺寸
| 型號 | Z-66 |
| *大工作高度 | 21.22m |
| *大平臺高度 | 19.52m |
| *大水平延伸 | 12.7m |
| 總長 | 9.23m |
| 總寬 | 2.38m |
| 總高 | 2.48m |
| 平臺尺寸(長*寬*高) | 1.83×0.76×1.13m |
| *小離地間隙 | 0.43m |
| 軸距 | 2.60m |
性能
| 型號 | Z-66 |
| 安全工作載荷 | 230kg |
| 平臺可容納人數 | 2 |
| 轉臺尾擺 | 0 |
| 轉向半徑(內徑/外徑) | 3.0m/5.2m |
| 旋轉轉臺 | 360°連續 |
| 平臺旋轉 | 160° |
| 行駛速度（收起狀態） | 6.3km/h |
| 行駛速度（起升狀態） | 1.1km/h |
| *大爬坡能力 | 30% |
| 工作*大允許角度 | 3° |
| 輪胎 | 33×12-20 |
動力
| 型號 | Z-66 |
| 動力源 | Cummins/perkins |
| 輔助動力單元 | 12V DC |
| 燃油 | 柴油 |
| 液壓油箱容量 | 90L |
| 燃油油箱容量 | 100L |
重量
| 型號 | Z-66 |
| 整機重量 | 8617kg |
標準配置
比例控制
應急泵
工作計時表
傾斜保護系統
轉臺360°連續回轉
自動調平平臺
發動機重啟保護
發動機電熱塞預熱裝置
腳踏開關擺動橋底盤
4×2驅動
實心輪胎
歐III排放發動機
故障診斷系統
蜂鳴器
喇叭
頻閃燈
液壓油散熱器
選項配置
液壓發電機
液壓電焊機
液壓空氣壓縮機
液壓高壓水泵
連接到平臺的AC電源
平臺工作燈
4×4驅動
超重傳感器
無痕輪胎
